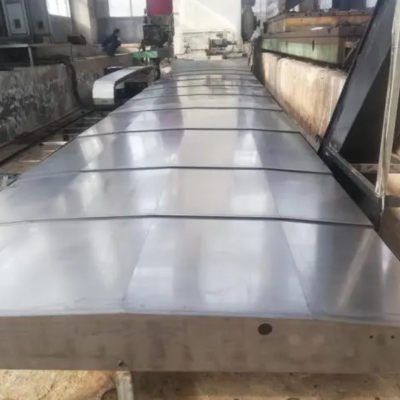

| 型号：1160钢板防护罩 | 样式：钢板防护罩 | 护罩总宽度：1500mm |
| 防护部位：导轨 | 拉伸后长度：3000mm | 压缩后长度：600mm |
| 行程长度：2400mm | 护罩内部宽度：1400mm | 护罩内部高度：350mm |
| 导轨高度：300mm | 导轨宽度：1200mm | 适用机床：加工中心 |
| 是否库存：否 | 是否批发：否 |
1160加工中心YX轴钢板防护罩将三维模型导入到ANSYS Workbench中，设置材料属性为1Cr13，弹性模量为216 GPa，密度为7770kg／m3，泊松比为0.28，对罩片进行Hex Domi-nant 网格划分，Element Size 设定为3mm，其节点数为56042，单元数为10 357，网格划分模型。文中采用自由模态分析，不用添加任何外载荷。
2.3 计算模态结果分析
1160加工中心YX轴钢板防护罩由于刚体模态不具备研究价值，故第7阶相当于***阶模态。通过对罩片在自由状态下进行模态分析求解。
3 试验模态分析
1160加工中心YX轴钢板防护罩根据ANSYS Workbench仿真出来的结果，利用DH5922N动态信号测试分析系统、三轴加速度传感器、力锤等设备对结构进行模态试验测试，使用DHDAS测试分析软件得出罩片的固有频率与主振型。
